4.4、自定义布局设置

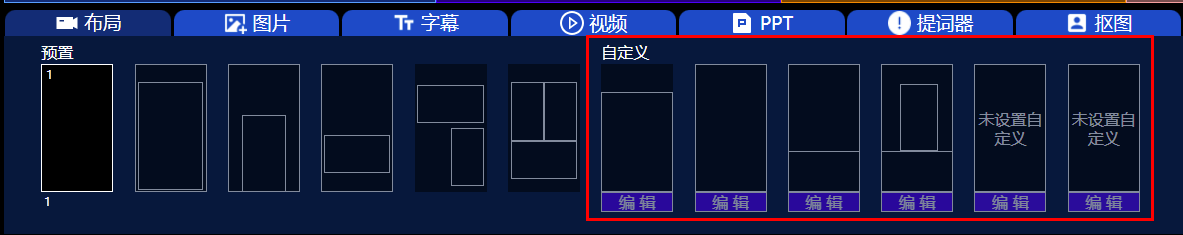

1、自定义布局位置​
◦
播控页面首页右下角融合导播区​

2、自定义布局编辑

1、进入编辑页面

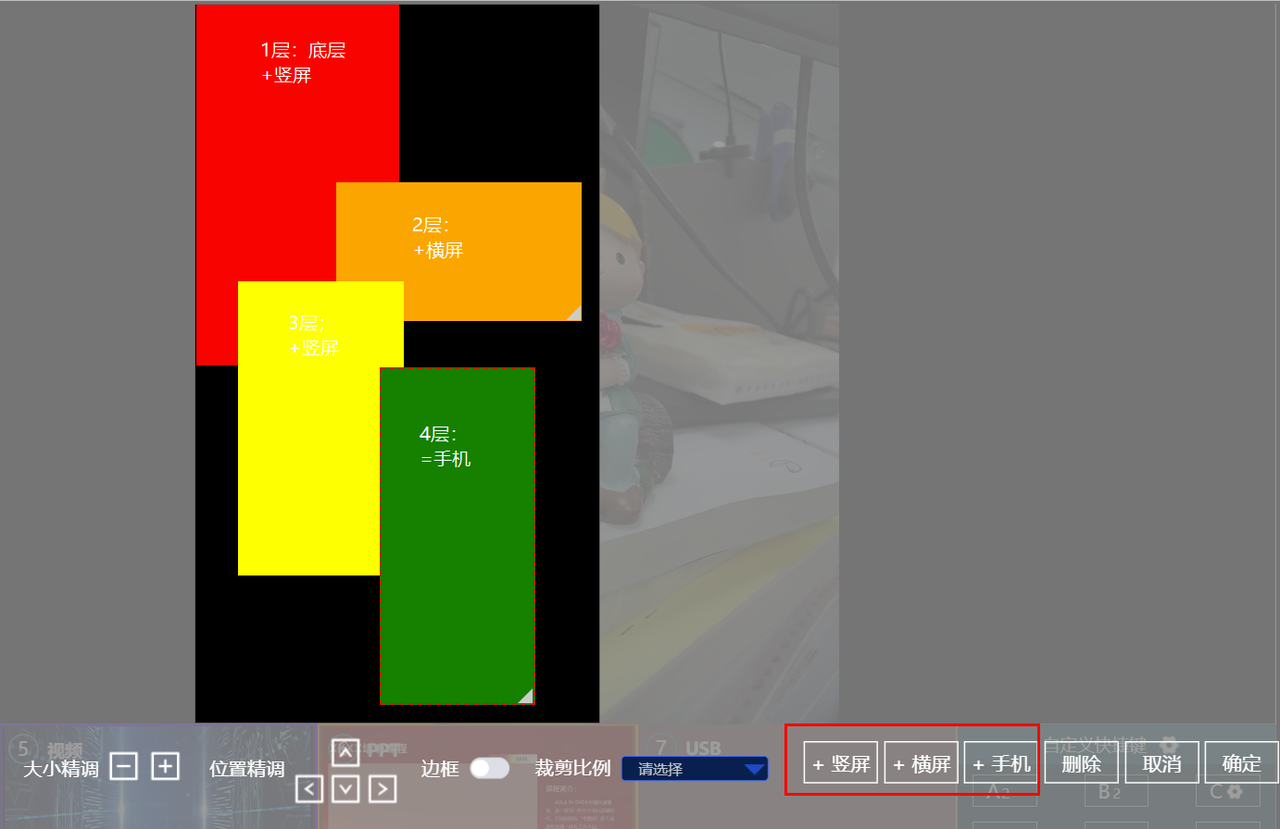

2、增加机位图层

•
可根据直播画面组合需求进行机位设置​

•
点击【+横屏】、【+竖屏】、【+手机】增加相应机位图层​

70%

•
最多可以加4层​

•
先加在底层，后加在上层​

•
图层顺序从下到上：​

红-橘黄-黄-绿

•
横屏：16:9画面​

•
竖屏：9:16​

•
手机：19.5:9​

30%

3、调整图层大小、位置

70%

•
机位图层添加后可通过右下角三角，调整图层大小​

•
用鼠标拖动可摆放位置​

•
点击图层虚线亮起可对该图像进行操作​

30%

4、大小、位置精调、画中画增加边框

70%

•
大小精调：​

【+】：等比放大1像素

【-】：等比缩小1像素

•
位置精调：点击方向可实现1像素位置移动​

•
边框：打开后画面会增加2像素白色边框，可在画中画应用​

30%

5、点击【确认】模板建立完成

58%

布局完成后：

可选择布局后选择机位进行机位切换

也可设置导播键盘上的快捷切换键：

42%

6、删除机位图层

51%

49%

4.4、自定义布局设置​
